SNS边坡防护网系统安装方案

1、防护方案的设计

2、施工特点

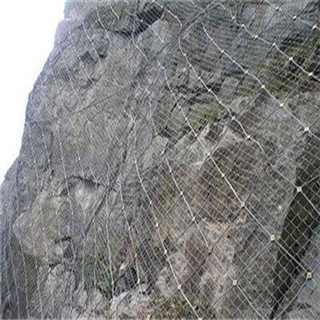

      SNS边坡防护网系统是通过锚杆和支撑绳对各网块施加的预张力使各网块在坡面上张紧后对坡面危岩落石施以一定的预紧压力，从而提高危岩稳定性，阻止危岩落石的发生。
      该系统主要有柔性钢绳锚杆、支撑绳和钢绳网构成。纵横交错并进行依次预张力的ф16支撑绳与4.5m×4.5m正方形标准模式（为节省材料，局部边界采用4.5m×2.5m）网格内铺设一张4m×4m（或4m×2m）的DO/08/300型钢绳网，每张钢绳网与四周支撑绳间用ф8缝合绳缝合连接并进行第二次预张拉，该预张拉工艺能使系统对坡面施以一定的法向预紧压力。从而提高表层土体的稳定性，控制危岩体的移动。该系统各构成部分在每一独立的防护区域内为一互相联系的共同作用整体，一旦坡面岩土体发生局部的变形或位移则系统将不是局部而是以整体的形式发挥作用。

      这是一种先进的危岩落石防护技术。其优点是施工周期短，对地形的适应性比较强，而且施工安装比较灵活，这种系统可以安装在坡面的任何需要位置。

3、施工安装技术要求
      SNS凯发国际防护网系统的施工安装技术要求按以下步骤进行。
      ① 对坡面防护区域的松土及落石进行清除；
      ② 从防护区域下沿中部开始向上和两侧放线测量确定锚杆孔位，并在每一孔位处凿一深度不小于锚杆外露环套长度的凹坑，一般直径20cm深15cm；
      ③ 按设计深度转凿锚杆孔并清除孔内粉尘，孔深应比设计锚杆长5cm以上，孔径不小于ф45；当受凿岩设备限制时，构成每根锚杆的两股钢绳可分别锚入两个孔径不小于ф35的锚孔内，形成人字型锚杆，两股钢绳间夹角为150～320，以达到同样的锚固效果；
      ④ 注浆并插入锚杆，采用标号不低于M20的水泥砂浆，宜用灰砂比1：1～1：1.2，水灰比0.45～0.50的水泥砂浆，水泥宜用425号普通硅酸盐水泥，优先选用粒径不大于3mm的中细砂，确保浆液饱满，在进行下一道工序前注浆体养护不少于3天。
      ⑤ 安装纵横向支撑绳，张拉紧后两端各用两个绳卡与锚杆外露环套固定连接；
      ⑥ 从上向下铺挂格栅网，格栅网间重叠宽度不小于5cm，两张格栅网的缝合，格栅网与支撑绳间用ф1.2铁丝按1m间距进行扎结；
      ⑥ 从上向下铺设钢绳网缝合，缝合绳为ф8钢绳，每张钢绳网均用一根长33.5m的缝合绳与四周支撑绳进行缝合并预张拉，缝合绳的两端各用两个绳卡进行固定连结；
      ⑦ 用ф1.2铁丝对钢绳网和格栅网间进行相互扎结，扎结点纵横间距1.0m左右。

---
